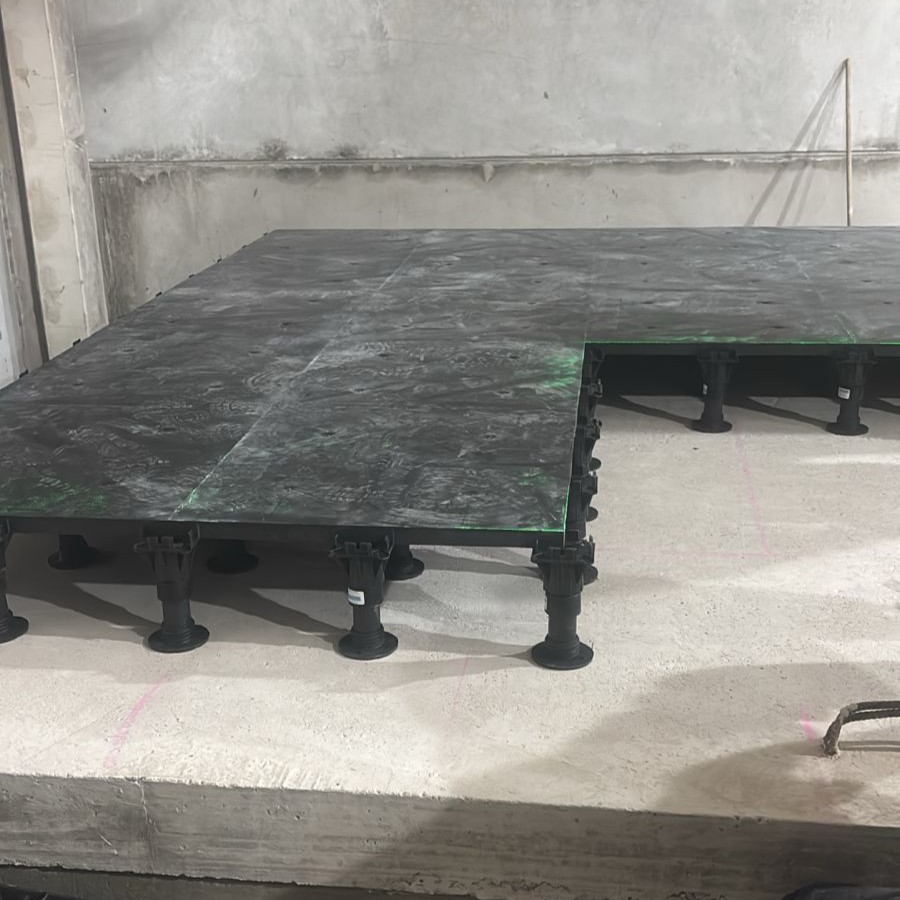

Solução A — Apenas Piso Elevado
- Placas 600×600 mm
- Pedestais reguláveis
- Sem contrapiso
- Laje de referência maciça 140 mm
ISO 10140-3
ABNT NBR ISO 717-2
Resultados laboratoriais
Ruído de Impacto — Resultados e Interpretação
Ensaios de diferentes configurações de piso elevado para avaliar desempenho acústico. Em parceria entre AVD e Remaster, apresentamos os dados, gráficos e recomendações por aplicação.
Lajes residenciais e corporativas
Salões de festas / áreas críticas
Projetos com requisitos normativos
Aplicação da Solução
Foram realizados ensaios laboratoriais de ruído de impacto em diferentes configurações de piso elevado, avaliando o atendimento à norma de desempenho acústico.
- Obras residenciais convencionais → Solução A (piso elevado simples).
- Obras de maior padrão ou áreas coletivas → Solução B (piso elevado + contrapiso).
- Salões de festas, lajes sobre dormitórios → Solução C (piso elevado + contrapiso + amortecedores).
Configurações Ensaiadas

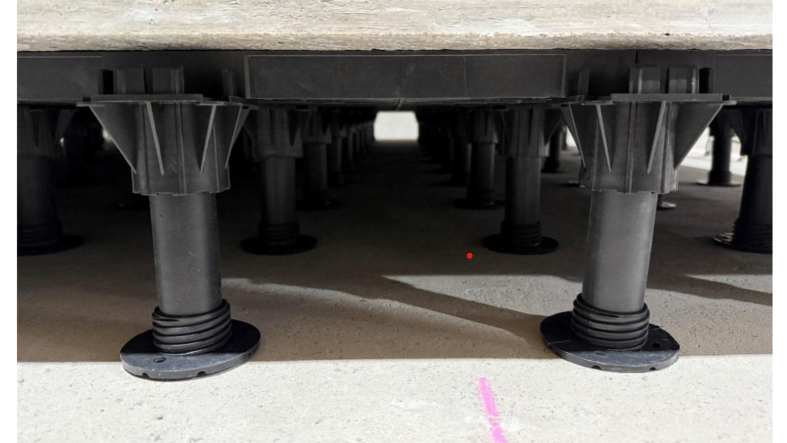

Solução B — Piso Elevado + Contrapiso
- Placas 600×600 mm
- Pedestais reguláveis
- Contrapiso 50 mm
- Laje de referência maciça 140 mm

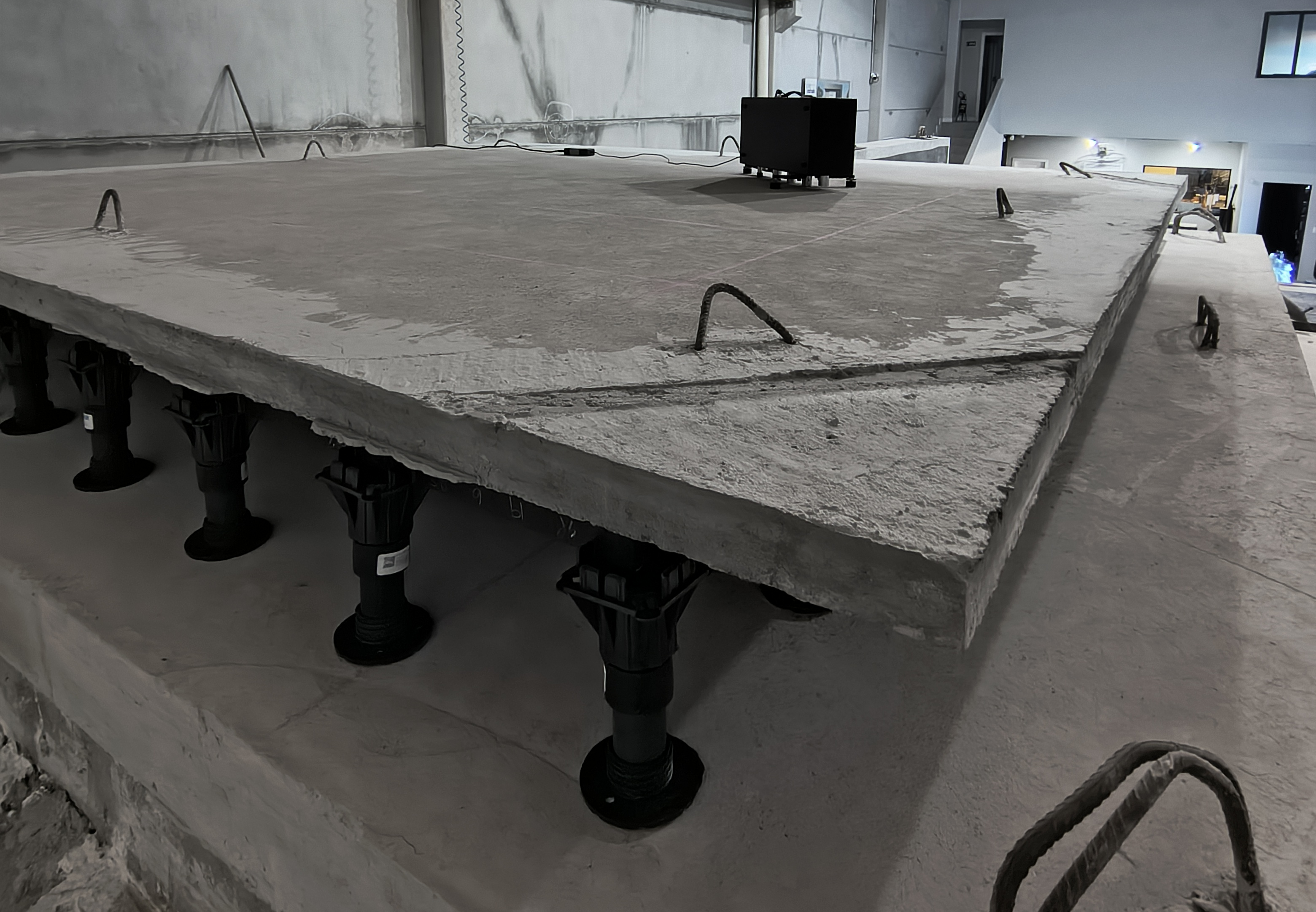

Solução C — Piso Elevado + Contrapiso + Amortecedores
- Placas 600×600 mm
- Pedestais reguláveis
- Amortecedores AV-FLOOR-P15-01 (45 Shore A)
- Contrapiso 50 mm
- Laje de referência maciça 140 mm
Resultados do Ensaio
Parâmetros ponderados conforme ABNT NBR ISO 717-2.
| Solução | Descrição | Ln,w (dB) | ΔLw (dB) |
|---|---|---|---|
| A | Apenas piso elevado (sem contrapiso, sem amortecedor) | 53 | 24 |
| B | Piso elevado + contrapiso | 50 | 31 |
| C | Piso elevado + contrapiso + amortecedores | 41 | 39 |
Ln,w — Nível de Impacto Ponderado
Representa o nível global de ruído de impacto transmitido ao ambiente inferior. Quanto menor o Ln,w, melhor o desempenho, pois menos energia atravessa o sistema.
ΔLw — Redução Ponderada
Diferença entre a laje de referência e o sistema ensaiado. Quanto maior o ΔLw, melhor a capacidade de redução do ruído de impacto em relação à laje sem tratamento.
Desempenho Espectral
Comparação por bandas de 1/3 de oitava (100–5000 Hz) do nível medido Ln e da redução ΔL para as três soluções.
Níveis Ln por frequência
Redução ΔL por frequência
Conclusão
- Solução A — isolamento limitado; indicada para baixa exigência.
- Solução B — desempenho intermediário; adequada a exigências moderadas.
- Solução C — melhor desempenho; redução adicional de ~8–9 dB, maior segurança no atendimento à norma.

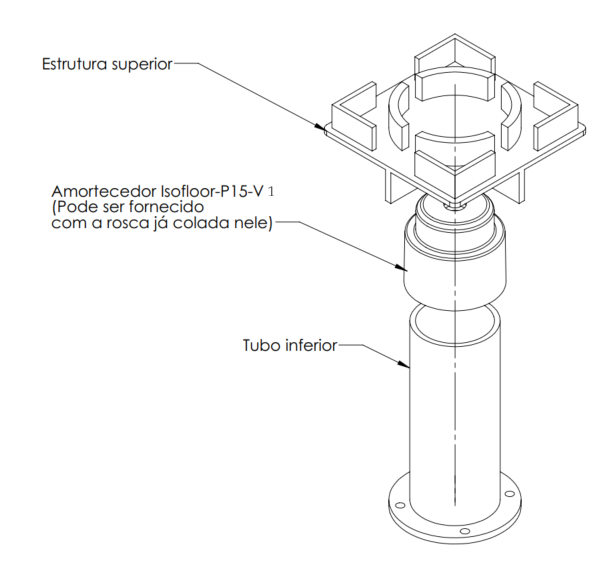

Montagem do Sistema com Amortecedor
O sistema de piso elevado com amortecedores é composto por três elementos principais: a estrutura superior que sustenta o piso, o amortecedor antivibratório Isofloor-P15-V1 e o tubo inferior de apoio.
- O amortecedor fica entre a estrutura superior e o tubo inferior, isolando vibrações e ruído de impacto.
- Pode ser fornecido com rosca colada para facilitar a instalação e o ajuste fino de altura.
- O tubo inferior garante estabilidade e distribuição correta das cargas na laje.
Esse arranjo assegura desempenho elevado, reduzindo significativamente a transmissão de ruído e vibrações para os pavimentos inferiores.
