BOX IN BOX, PISO FLUTUANTE E OS PADS ANTIVIBRAÇÃO
Ao planejar a construção de um home estúdio ou estúdio profissional em ambientes residenciais ou comerciais, torna-se
imprescindível adotar a solução construtiva Box in Box. Essa técnica consiste na criação de uma “caixa dentro da caixa”,
que visa isolar acusticamente o ambiente, minimizando a transmissão de vibrações e ruídos tanto para áreas externas
quanto para interferências provenientes de fontes externas.
No sistema Box in Box, o piso é projetado como flutuante, apoiado sobre pads elastoméricos ou amortecedores à base de
mola, enquanto as paredes são desacopladas da estrutura principal e o forro é suspenso com o auxílio de amortecedores de
tração elastoméricos ou pendurais. A escolha do tipo de pad para o piso flutuante depende do nível de isolação acústica
desejado, das limitações de espaço e das restrições orçamentárias.
O principal objetivo desse arranjo é reduzir a transmissão de vibrações e ruídos estruturais, evitando que sons
indesejados se propaguem para ambientes adjacentes e, simultaneamente, protegendo o estúdio de interferências externas,
tais como vibrações originadas por ferrovias, tráfego de veículos, academias ou equipamentos mecânicos (como geradores e
transformadores).

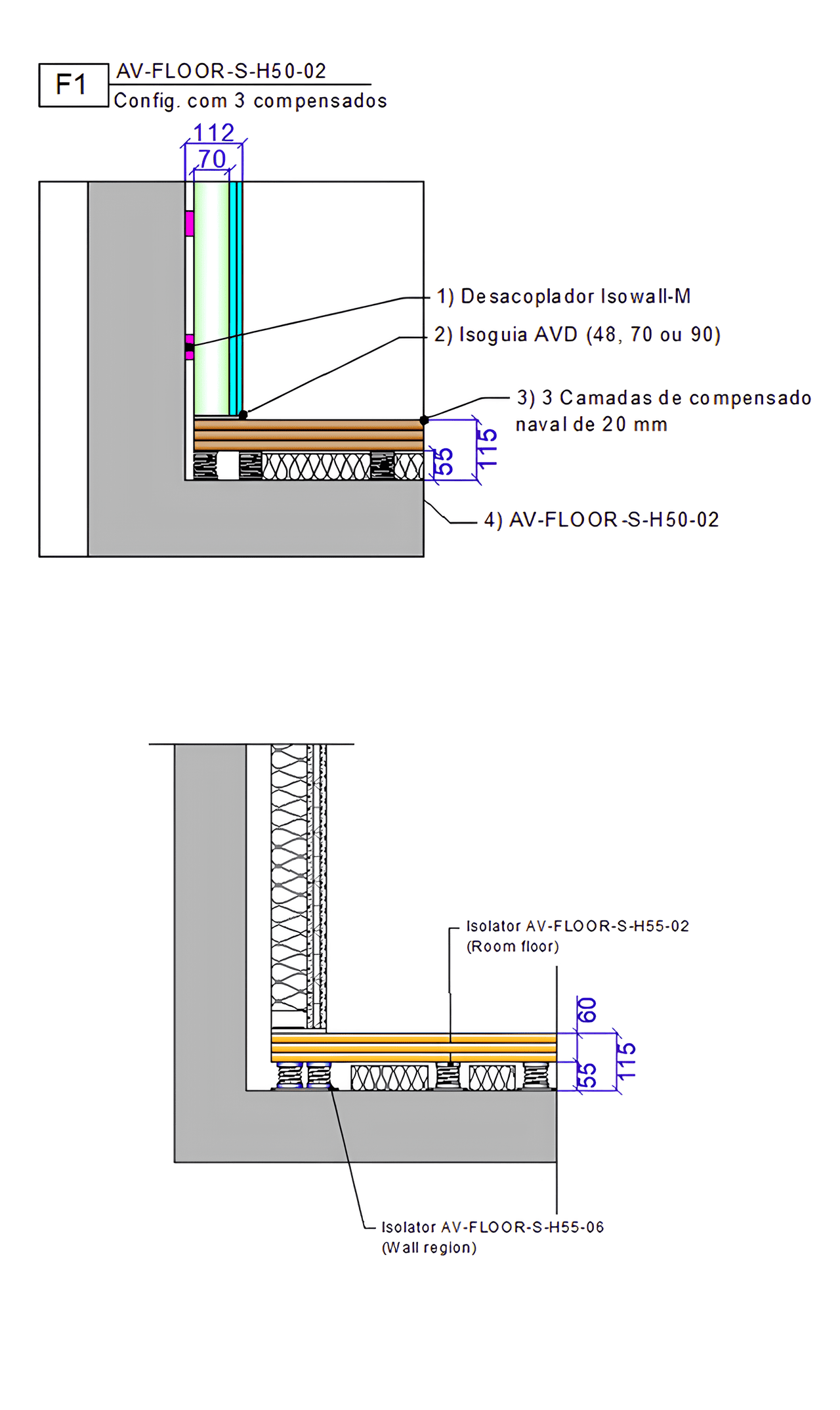

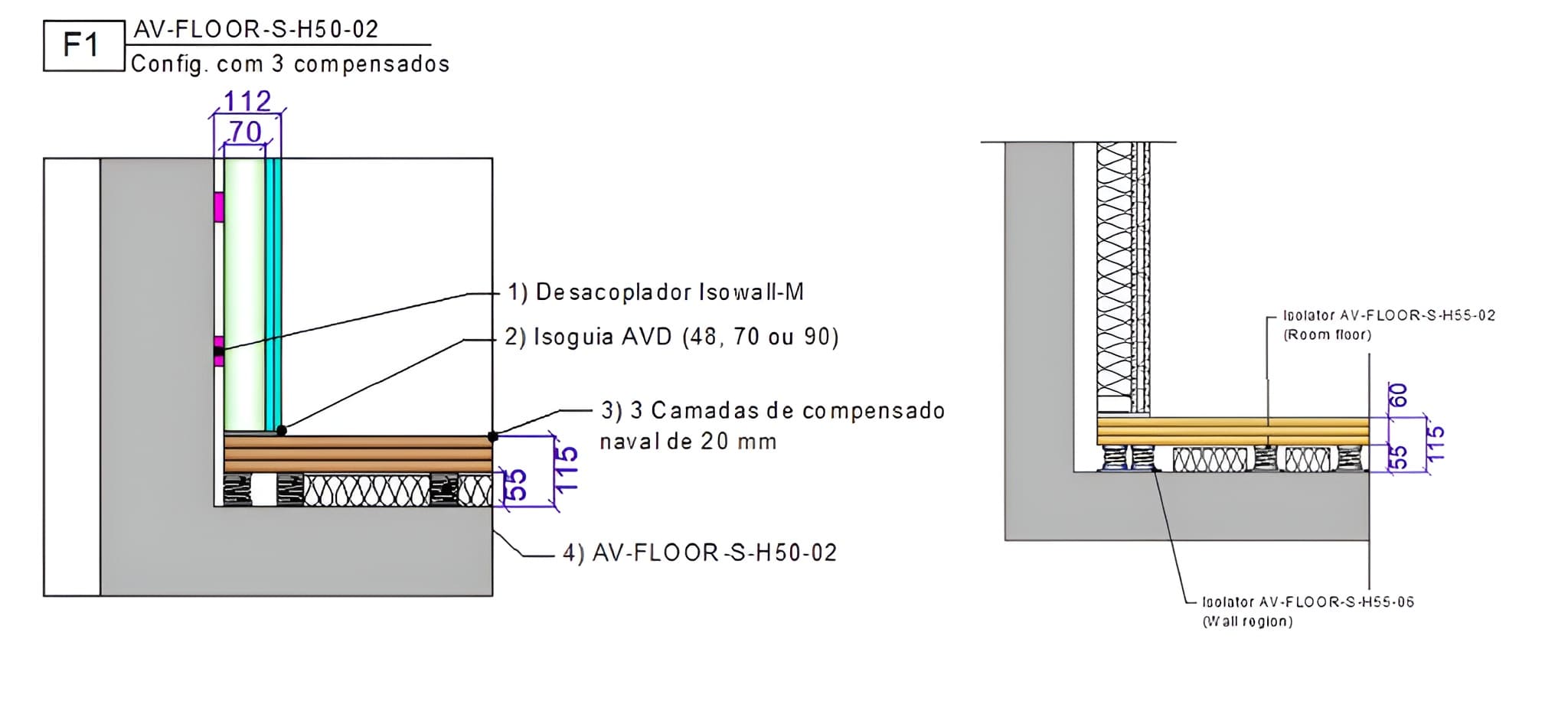

A implementação do piso flutuante baseia-se na sustentação da estrutura do estúdio por meio de elementos flexíveis que
podem incluir Molas, Amortecedores, Pads Elastoméricos ou Mantas Híbridas. A solução mais comum emprega um elemento
resiliente sobre o qual são instaladas três camadas de compensado, seguidas do acabamento final. Alternativamente, podem
ser adotadas composições com placa cimentícia e contrapiso, ou a utilização de painel wall de 40 mm em conjunto com OSB.
Em projetos integrados à construção principal, é possível utilizar sistemas compostos por manta híbrida AVD, pads
elastoméricos, plástico preto de obra e contrapiso com malha pop. Contudo, a recomendação padrão é empregar isoladores
de vibração combinados com compensado ou dispositivos que distribuam adequadamente o peso sobre as molas.
Adicionalmente, na configuração "box in box" em que as paredes são apoiadas sobre o piso flutuante, torna-se necessário
reforçar o isolamento no perímetro. Isso pode ser obtido por meio da instalação de isoladores adicionais ou pelo uso de
dispositivos com maior capacidade de carga, a fim de compensar o peso extra das paredes e garantir a eficácia do sistema
de isolamento.
PRÍNCIPIO FÍSICO POR TRÁS DO FUNCIONAMENTO
O piso flutuante opera com base no princípio do desacoplamento entre a estrutura interna do ambiente e a estrutura do
edifício. Em vez de ser fixado diretamente ao piso estrutural, o piso flutuante é instalado sobre elementos isolantes –
como pads elastoméricos, amortecedores ou mantas híbridas – que funcionam como interfaces flexíveis. Esses componentes
têm a capacidade de absorver e dissipar energia.
Quando uma fonte de vibração é gerada dentro da sala (como o som de instrumentos musicais, passos ou equipamentos) ou
quando vibrações externas (provenientes de tráfego, ferrovias ou maquinários) atingem a edificação, os isoladores entre
o piso e a estrutura principal evitam a transmissão direta dessa energia. Em essência, esses elementos flexíveis atuam
como "amortecedores", absorvendo parte da energia vibracional e impedindo que ela se propague para fora ou penetre no
ambiente. Isso garante que o som produzido internamente não escape para áreas vizinhas e que ruídos externos sejam
significativamente atenuados.
A eficácia do piso flutuante depende das propriedades dos materiais utilizados e do dimensionamento correto dos
isoladores, que precisam suportar as cargas aplicadas sem perder sua capacidade de amortecimento. Dessa forma, o sistema
promove um ambiente com melhor conforto acústico e reduz os impactos das vibrações na estrutura do edifício.
MODELOS

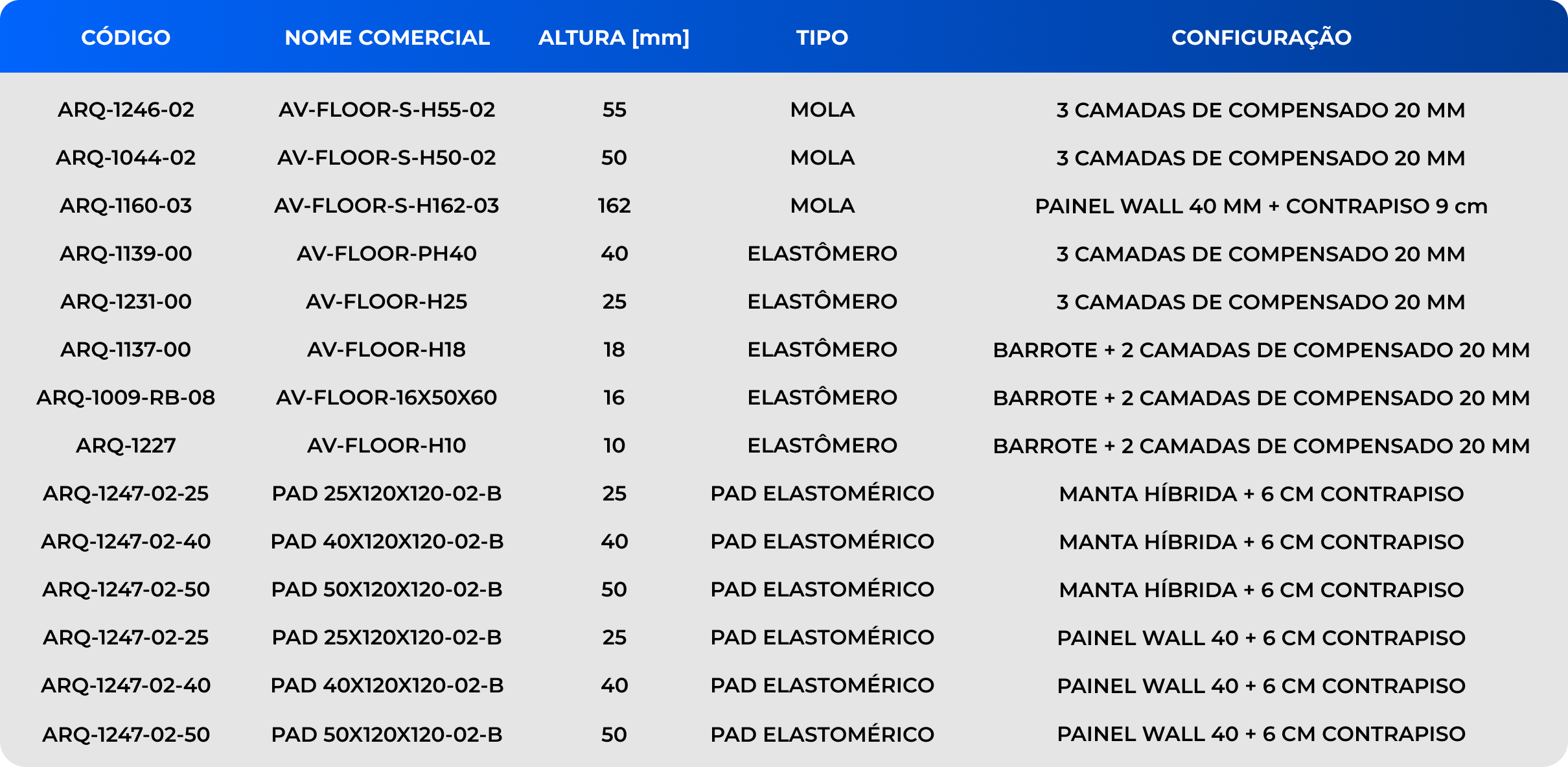

Confira a tabela com a linha completa dos nossos modelos AV-FLOOR e suas especificões
SEÇÃO: ESPAÇAMENTO ENTRE PEÇAS
Para garantir a correta distribuição dos isoladores e o desempenho acústico, recomenda-se observar os seguintes parâmetros de espaçamento:
Fixação no Painel Wall
Parafusar diretamente no painel wall. Utilizar aproximadamente 23 peças por painel, conforme imagem de referência.
Fixação no Piso

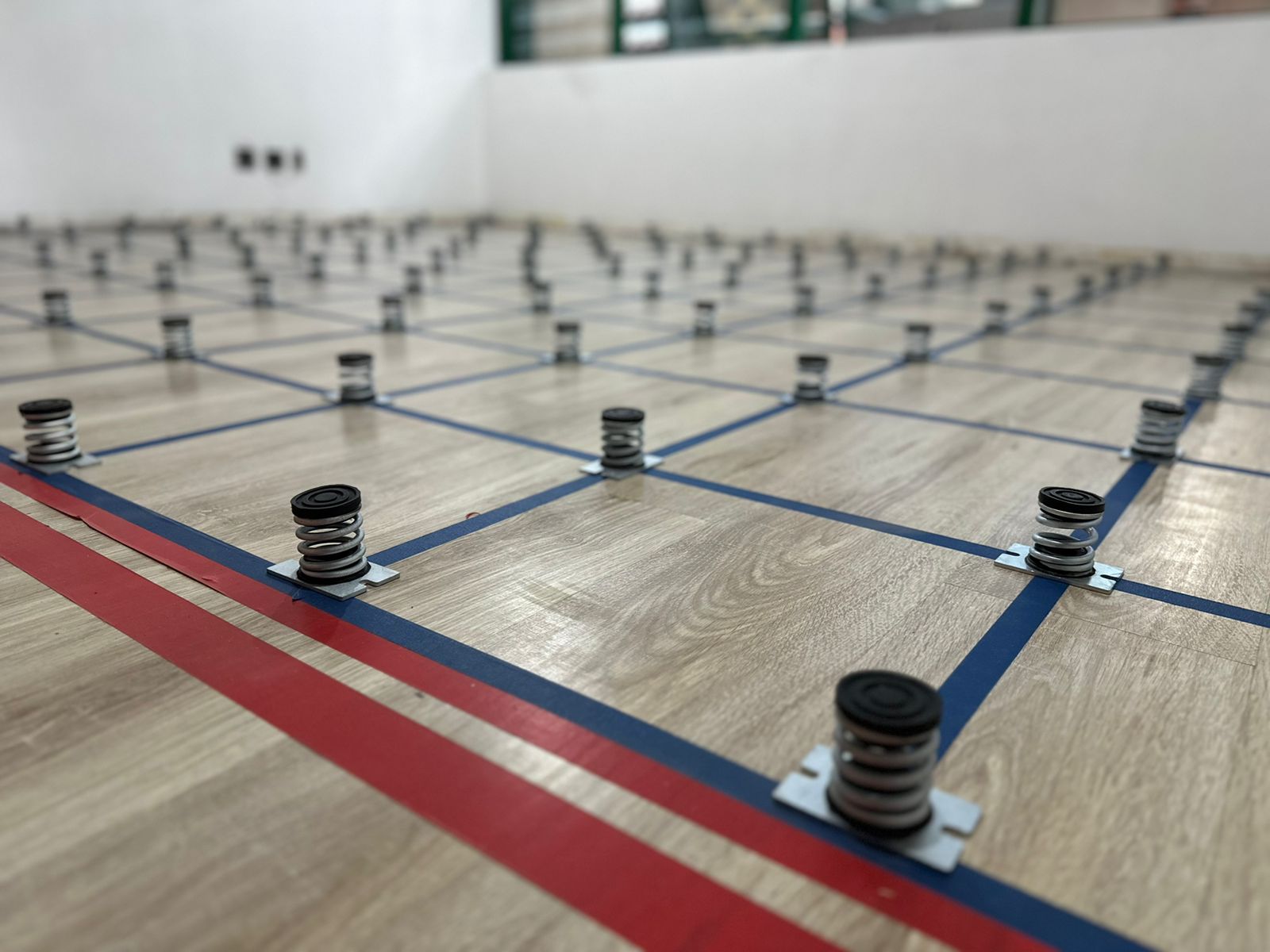

Parafusar diretamente no piso. Manter espaçamento de aproximadamente 40cm x 40cm entre as peças.
Espaçamento no Perímetro
Em geral, adota-se um intervalo de 20 cm ao longo do perímetro. Esse valor pode ser ajustado conforme as necessidades de cada projeto.
ESPECIFICAÇÃO TÉCNICA
Especificação A:
Instalação com Amortecedor Acoplado ao Painel Wall ou CompensadoMateriais: Amortecedor, painel wall ou compensado, parafusos, lã de isolamento acústico, ferramentas: furadeira, parafusadeira, esquadro, serra (se necessário)
Procedimento de Instalação
- Preparação: Verifique o painel quanto à integridade e alinhamento; marque os pontos de fixação para os amortecedores.
- Fixação: Prenda os amortecedores no painel ou compensado com parafusos, garantindo firmeza e alinhamento conforme o projeto.
- Lã de Isolamento: Realize os furos correspondentes na lã, preservando suas propriedades, e posicione-a sobre o painel.
- Montagem e Empilhamento: Apoie o painel fixado no chão, mantendo-o nivelado; instale as camadas subsequentes de forma desencontrada, fixando-as com cuidado.
- Detalhes de Desacoplamento: Assegure que as paredes não toquem diretamente a lateral do piso, usando espaçadores se necessário.
- Inspeção Final: Verifique o alinhamento, fixação e a eficácia do isolamento das vibrações.
Especificação B:
Instalação com Pads Elastoméricos e Manta HíbridaMateriais: pads elastoméricos, manta híbrida, plástico preto de obra, malha pop, concreto (na dosagem e espessura especificadas, por exemplo, 6 cm de contrapiso), ferramentas: rolo de pintura (para espalhar o plástico), régua, nível e espátula.
Procedimento de Instalação
- Preparação do Piso Base: Certifique-se de que o piso esteja limpo, nivelado e pronto para receber os elementos.
- Posicionamento: Coloque a manta híbrida sobre o piso e depois os pads elastoméricos conforme o projeto. Utilize também a manta na lateral para evitar pontes rígidas concreto-estrutura.
- Barreira e Reforço: Aplique o plástico preto de obra e, em seguida, distribua a malha pop de forma uniforme.
- Concretagem: Despeje o concreto, garantindo a espessura especificada, e compacte bem a mistura para evitar bolhas de ar.
- Atenção às Margens: Utilize a própria manta híbrida para proteger as laterais, evitando contato rígido entre o concreto e a borda do piso.
- Cura e Inspeção Permita a cura adequada do concreto e verifique a uniformidade e a eficácia do sistema de isolamento.
DIMENSIONAMENTO RÁPIDO
A quantidade estimada abaixo pode variar um pouco depois que fizermos o grid corretamente.
